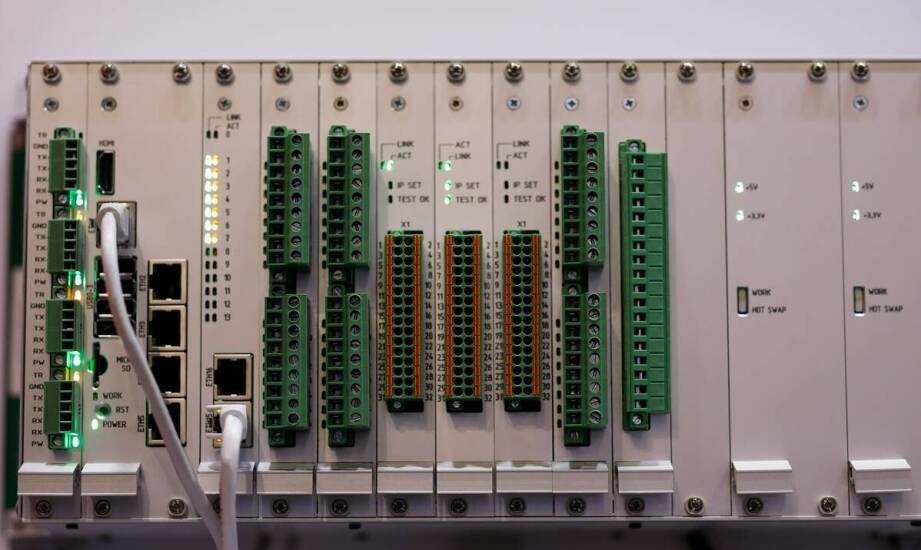

Kiedy warstwa komunikacyjna Smart Grid staje się warunkiem działania automatyki sieciowej

Wyobraźmy sobie scenariusz: w stacji transformatorowej na Pomorzu automatyka lokalna prawidłowo reaguje na spadek napięcia i jest gotowa do zmiany zaczepów transformatora. Jednak sygnał zwrotny z dyspozytorni dociera z opóźnieniem powyżej 500 ms, co uniemożliwia zdalne sterowanie. Mimo sprawnej logiki lokalnej, cała operacja zostaje zablokowana. To przykład sytuacji, w której o skuteczności automatyki sieciowej decyduje nie sam sterownik, a jakość warstwy komunikacyjnej.

Z czego składa się warstwa komunikacyjna i co decyduje o jej jakości?

Warstwa transmisji danych w sieciach Smart Grid opiera się na kilku kluczowych elementach. Należą do nich urządzenia brzegowe (gatewaye), które łączą aparaturę polową z siecią, oraz koncentratory danych agregujące pomiary z liczników i sensorów. Za przesył odpowiadają łącza światłowodowe lub PLC (Power Line Communication), a ciągłość działania zapewniają kanały zapasowe. Wszystkie te komponenty muszą umożliwiać niezawodny, dwukierunkowy przepływ informacji między poziomem pola a centrum sterowania.

O wartości danych dla operatora decydują jednak precyzyjne parametry techniczne. Opóźnienie transmisji powyżej 4 ms uniemożliwia realizację szybkiej automatyki ochronnej, typowej dla komunikatów GOOSE w standardzie IEC 61850. Z kolei jitter, czyli wahania opóźnienia, prowadzi do desynchronizacji procesów, a utrata pakietów powyżej 0,1% degraduje dokładność danych pomiarowych. Brak precyzyjnej synchronizacji czasu, np. za pomocą protokołu PTP, pozbawia dyspozytora wiarygodnych znaczników czasowych. To sprawia, że dane stają się bezużyteczne dla decyzji operacyjnych.

Jak zapewnić niezawodność transmisji i nadzór nad siecią?

Aby wyeliminować pojedyncze punkty awarii, stosuje się redundancję tras przesyłowych w protokołach PRP i HSR, które umożliwiają przełączanie na zapasowe łącze w ciągu mikrosekund. Równie ważna jest logiczna organizacja ruchu. Segmentacja sieci za pomocą VLAN oddziela komunikaty krytyczne od danych biurowych, a mechanizmy priorytetyzacji w standardzie IEC 61850 nadają najwyższy status pakietom GOOSE (sterowanie) i SV (pomiary). Wdrożenie takich mechanizmów zależy od fizycznej dostępności certyfikowanych urządzeń sieciowych, a rynek ten w regionie Trójmiasta obsługuje między innymi elwat gdynia.

Tak przygotowana warstwa komunikacyjna zasila systemy wizualizacji SCADA, przekazując przetworzone dane do paneli operatorskich. Umożliwia to ciągły nadzór nad pracą sieci i szybką identyfikację problemów. Należy jednak pamiętać, że warstwa ta nie przejmuje decyzji sterujących – te pozostają w gestii lokalnych regulatorów lub wyższych poziomów hierarchii sterowania.

Region Pomorza i Trójmiasta stanowi ważne środowisko testów dla zaawansowanych rozwiązań sieciowych. Projekty badawcze, takie jak DTH Smart Grid realizowany na Politechnice Gdańskiej, pozwalają weryfikować parametry transmisji w warunkach rzeczywistej sieci. W te działania aktywnie wpisuje się gdański oddział Instytutu Energetyki, który realizuje analizy i wdrożenia systemów transmisji danych dla Smart Grid, wykorzystując swoje laboratoria do symulacji awarii komunikacyjnych. W nowoczesnej sieci energetycznej o jej stabilności decyduje bowiem nie surowa przepustowość łączy, lecz terminowy, bezpieczny i odporny na zakłócenia przepływ danych między stacjami, dyspozytorami a klastrami energetycznymi.
